16-Bit Absolutwinkel-Hallsensor IC mit geringem Fehler
Conntek präsentiert den KTH7801, einen günstigen und universellen Positionssensor IC, der sich vom Wettbewerb abhebt.
Der KTH7801 kann dank seiner fortschrittlichen Technologie und flexiblen Konfigurationsmöglichkeiten vielfältige Einsatzbereiche abdecken.
Der KTH7801 bietet eine beeindruckende Auflösung von bis zu 16 Bit und ermöglicht genaue Winkelmessungen sowohl in On-Axis- als auch Off-Axis-Konfigurationen. Mit der Fähigkeit, einen Drehzahlbereich von 0 bis 120.000 U/min zu bewältigen, liefert er schnelle und präzise Winkelausgaben – ideal für Anwendungen, die höchste Anforderungen an Winkelmessung und Geschwindigkeitsregelung stellen.
Flexible Winkelausgabemodi für vielseitige Anwendungen
Der KTH7801 unterstützt verschiedene Ausgabeoptionen, um eine einfache Integration in unterschiedliche Systeme zu ermöglichen:
ABZ-Quadraturimpulsausgang: Programmierbar mit bis zu 4096 Positionen pro Umdrehung, liefert der Sensor hochauflösende Positionsdaten.
4-Draht-SPI-Schnittstelle: Diese ermöglicht effiziente Winkelablesungen und eine direkte Kommunikation mit Mikrocontrollern.
2-Draht-SSI-Ausgabe: Eine kompakte und zuverlässige Lösung, die das Systemdesign vereinfacht.
Darüber hinaus kann der KTH7801 Winkel auch über eine PWM-Ausgabe darstellen, wobei das Tastverhältnis den Winkelwert repräsentiert.
Intelligente Funktionen für optimale Leistung
Der KTH7801 ist mit fortschrittlichen Funktionen ausgestattet, die seine Integration und Anwendung erleichtern:
Integrierte Magnetfeldstärkeerkennung: Benutzer können hohe und niedrige Magnetfeldschwellen programmieren, was eine Echtzeitüberwachung und Anpassung ermöglicht. Dies unterstützt die Auswahl des optimalen Magneten und die perfekte Montagekonfiguration.
Mehrfach programmierbarer Speicher (MPT): Kritische Konfigurationsparameter wie Nullwinkelposition, ABZ-Einstellungen und Magnetfeldschwellen können dauerhaft gespeichert werden.
Robust, vielseitig und leistungsstark

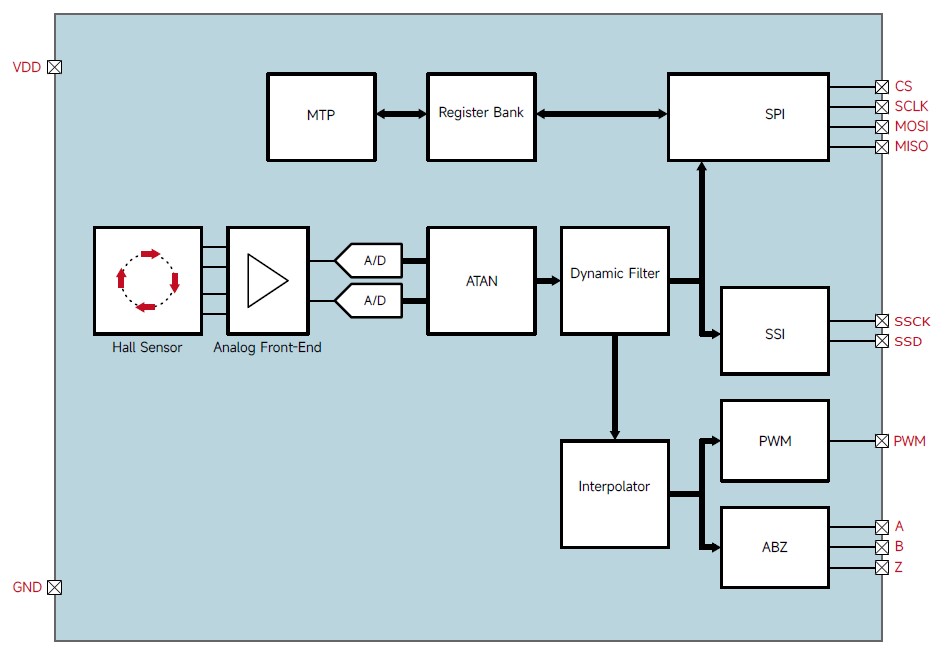

Der KTH7801 kombiniert präzise Winkelmessung mit digitaler Signalausgabe. Sein integriertes Hall-Element und die Analog-Digital-Wandler erzeugen hochgenaue digitale Winkeldaten, die durch ein ATAN-Modul weiterverarbeitet und gefiltert werden. Mit der Unterstützung für Nullpunkteinstellungen, Drehrichtungsanpassung und mehr wird eine optimale Genauigkeit gewährleistet.
Die vielseitige Auslegung des KTH7801 macht ihn zur idealen Wahl für ein breites Spektrum von Anwendungen in den Bereichen Industrieautomation, Robotik, Motorsteuerung und Messtechnik.
Features
Absolute Winkelausgabe mit 16-Bit-Auflösung
Hohe Präzision (< ±0,35° Genauigkeitsfehler)
Geeignet für berührungslose Szenarien auf der Achse und außerhalb der Achse
Extrem niedrige Latenz (1 μs Datenaktualisierungen)
